在常規的輸電線路桿塔設計及線路改造工作中，必須對桿塔塔頭荷載及桿塔強度分析進行正確地計算。根據桿塔荷載組合原則，分別計算各種不同荷載組合情況下，塔頭上的外部荷載.荷載計算公式復雜，涉及參數多，強度分析非常繁瑣，且因桿塔結構型式及用途而異，因此，用計算機實現復雜計算和強度分析是完全必要的。
在詳細分析了直線門型電桿塔頭荷載計算及強度分析的原理與方法后，利用當前較熟知的VB編程語言實現計算和分析過程，并建立與數據庫的連接，將其開發成通用軟件系統，以利于工程實際應用，節省設計人員的時間和精力，且計算準確、工作效率高，適合當前輸電線路設計由手工性工作向數字化、信息化、智能化方向的發展。
在強度分析軟件系統中，要實現荷載計算參數與強度分析模塊函數間的數據傳遞，可通過Text控件直接將函數進行傳遞，并將各種荷載匯總做成表格的形式顯示出來，直觀性強，便于設計人員檢查設計中的數據是否合理，以便對設計參數進行相應的調整。
在荷載計算模塊中，要實現荷載的計算及顯示荷載示意圖。通過輸入門型電桿的設計主要參數，如電壓等級、導線型號、地線型號、氣象條件、水平檔距、垂直檔距，以及相關的附加參數，如桿塔設計高度、桿塔類別、絕緣子串數、單串絕緣子片數、是否精確選擇金具、絕緣子型號、導線金具重量、地線金具重量、是否選擇分裂導線、每相子導線根數、導線運行環境等，從而詳細計算出塔頭荷載。對不同的荷載和組合方式，其已知條件和計算方式基本相同，計算中有一定的共性，根據門型電桿的荷載組合方式，用image或picturebox3控件插入圖形，從而顯示不同條件下的塔頭荷載值，并在表下部顯示相關設計參數，這是設計工作中的重要文檔。

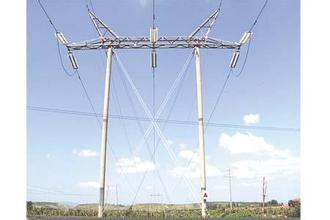

門型電桿強度分析主要包括主桿、叉梁、吊桿、橫擔的校核，其中主桿的校核與鋼筋混凝土的類型有關，可考慮普通鋼筋混凝土電桿、預應力混凝土電桿、部分預應力混凝土電桿3種情況，根據求出的塔頭荷載，可對已建成的輸電線路電桿直接進行強度校核，同時還可根據實際運行環境及設計荷載，根據經驗或計算選擇出適合的混凝土及鋼筋等級，通過軟件反復校核，可選擇出符合強度要求的最結構優化的電桿。
