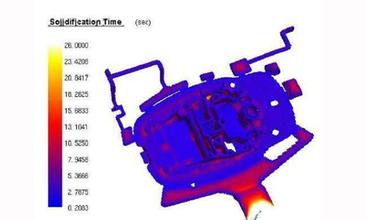

采用盒形壓鑄件作為研究對象。材料為鋁合金zl102，外形尺寸為70mm*40mm*60mm平均壁厚為3mm，在盒體內部的底面上有寬度和高度均為3mm的加強筋結構。用UG軟件建立的壓鑄件幾何模型，可以對傳熱、流體、磁場、電場、聲場、結構等進行有限元分析，特別是在傳熱分析方面具有強大的功能，本研究采用軟件對壓鑄件的溫度場進行有限元分析。
由圖可知，實測溫度與計算溫度有誤差。最大誤差值是在壓射后90s時產生，大小為 486.5-486.6℃，溫度的最大誤差率為1.03%，經分析產生誤差的原因為：
1) 通過查閱有關資料發現，實驗所用的熱電偶，其公差等級為二級，在-40~1000的測溫范圍內，會產生±25%或測量溫度值0.75%的測溫誤差，
2) 實驗中在壓鑄模上安裝熱電偶的位置與ANSYS軟件計算溫度點的位置可能產生誤差，
3) 在鑄件凝固的過程中，鑄件與型腔的接觸是不完全的，這樣熱電偶測得的溫度與實際溫度就有可能產生誤差，
4) 在有限元分析時對邊界條件和結晶潛熱的簡化處理，會使計算結果與實際溫度產生誤差。由以上分析可知，實測溫度與計算溫度產生最大1.03%的誤差是正常的，仿真結果是合理并符合實際的。
在對盒形壓鑄件凝固溫度場進行有限元分析后，經過相應的實驗驗證，證實雖然鑄件的凝固過程復雜，但是只要相關參數設置合理，有限元分析計算的結果仍然是真實可靠的。
